공급현황
공급현황
- 각 생산기지로부터 기화된 천연가스를 공급받은 지역본부에서는 각 정압기지(4 ~ 0.85MPa)를 거쳐서 발전소와 일반 도시가스회사의 배관까지 천연가스를 안전하게 공급합니다.
-
이 과정에서 중앙통제실은 전국 천연가스 배관망을 총괄감시하고 통제하며 생산·공급계통을 분석함으로써 안전·안정적으로 천연가스를 공급하고 있습니다.
또한 지역 통제소에서는 관할 지역의 계통을 감시하고 통제하며 사고지역의 응급조치 및 비상조작을 담당하게 됩니다.
공급설비 운영개요
- 전국 배관망 운영 : 총연장 5,206km(제주지역 포함)을 1일 2회 왕복순찰 실시
- 공급관리소 유형별 기능
| 구분 | 구성 및 기능 | 개소 |
|---|---|---|
| 정압관리소 |
차단방산정압계량
|
158 |
| 차단관리소 |
차단방산
|
146 |
| 블록밸브 |
차단
|
129 |
| 계 | 433 |
통제설비
전현장의 각 공급 관리소로부터 가스공급관련 DATA의 수집 및 현장설비를 감시하고 제어하기 위한 원격감시제어 설비입니다.
| 중앙통제실 | 지역통제소 |
|---|---|
|
|

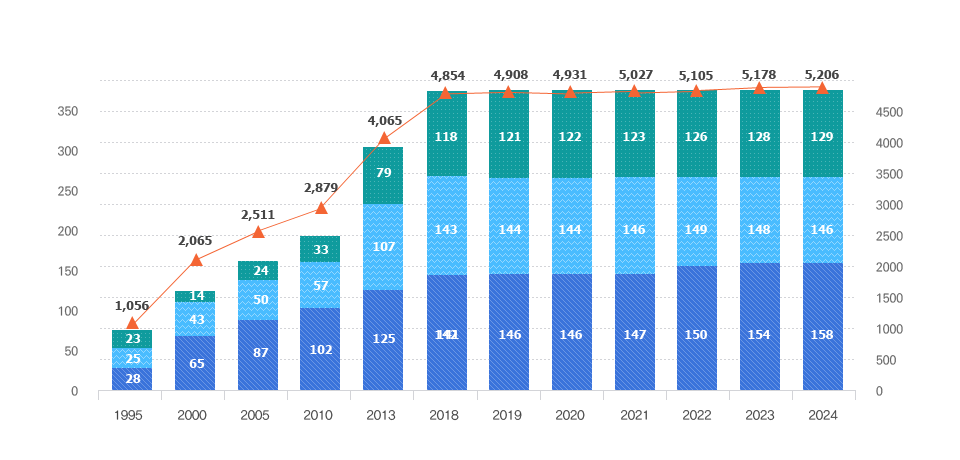

공급설비 증설현황
공급설비 증설현황의 그래프안내 1995년 정압관리소(GS)는28, 차단관리소(VS)는25, 블록벨브(BV)는23, 주배관1056. 2000년 정압관리소(GS)는65, 차단관리소(VS)는43, 블록벨브(BV)는14, 주배관2065. 2005년 정압관리소(GS)는87, 차단관리소(VS)는50, 블록벨브(BV)는24, 주배관2511. 2010년 정압관리소(GS)는102, 차단관리소(VS)는57, 블록벨브(BV)는33, 주배관2879. 2013년 정압관리소(GS)는125, 차단관리소(VS)는107, 블록벨브(BV)는79, 주배관4065. 2017년 정압관리소(GS)는141, 차단관리소(VS)는141, 블록벨브(BV)는115, 주배관4790. 2018년 정압관리소(GS)는142, 차단관리소(VS)는143, 블록벨브(BV)는118, 주배관4854. 2019년 정압관리소(GS)는146, 차단관리소(VS)는144, 블록벨브(BV)는121, 주배관4908. 2020년 정압관리소(GS)는146, 차단관리소(VS)는144, 블록벨브(BV)는122, 주배관4931. 2021년 정압관리소(GS)는147, 차단관리소(VS)는146, 블록벨브(BV)는123, 주배관5027. 2022년 정압관리소(GS)는149, 차단관리소(VS)는150, 블록벨브(BV)는126, 주배관5105. 2023년 정압관리소(GS)는148, 차단관리소(VS)는152, 블록벨브(BV)는127, 주배관5140.
-
블록벨브(BV)
-
차단관리소(VS)
-
정압관리소(GS)
-
주배관
공급관리소 조감도
-
정압관리소(GS:Governor Station)전경
-
차단관리소(VS:Valve Station)전경
-
블록밸브(BV:Block Valve)전경
주요설비 전경사진
-
필터 설비
-
히터 설비
-
정압 설비
-
계량 설비
-
방산탑
-
충전설비(L/CNG)
